Płyta fundamentowa pod dom szkieletowy
Płyta fundamentowa to coraz popularniejsze rozwiązanie w budownictwie szkieletowym, cenione za swoją uniwersalność, energooszczędność i szybkość wykonania. W artykule omówimy rodzaje płyt fundamentowych, ich zalety w porównaniu z innymi fundamentami, optymalną grubość dla domów szkieletowych oraz szczegółową analizę kosztów dla budynku o powierzchni 70 m². Dane opieramy na aktualnych cenach z 2023 roku i polskich normach budowlanych.
Płyta fundamentowa to rodzaj fundamentu, który stanowi jednolitą, żelbetową konstrukcję rozłożoną pod całą powierzchnią budynku. Pełni rolę zarówno podstawy nośnej, jak i podłogi parteru. Jest szczególnie popularna w budownictwie energooszczędnym, szkieletowym oraz na trudnych gruntach.
Rodzaje płyt fundamentowych
Tradycyjna płyta żelbetowa
- Opis: Płyta o grubości 20–25 cm, zbrojona stalą, bez izolacji termicznej.
- Zastosowanie: Na stabilnych gruntach (piaski, żwiry).
- Koszt: 250–350 PLN/m².
Ciepła płyta fundamentowa (tzw. „szwedzka”)
- Opis: Płyta zintegrowana z warstwą izolacji termicznej (styropian XPS/EPS) i ogrzewaniem podłogowym.
- Zalety:
- Energooszczędność (współczynnik U ≤ 0,15 W/m²K).
- Gotowa podłoga grzewcza.
- Koszt: 400–600 PLN/m².
Płyta z izolacją krawędziową
- Opis: Płyta z dodatkową izolacją na krawędziach, zapobiegającą mostkom termicznym.
- Zastosowanie: Na terenach o wysokim poziomie wód gruntowych.
- Koszt: 350–450 PLN/m².

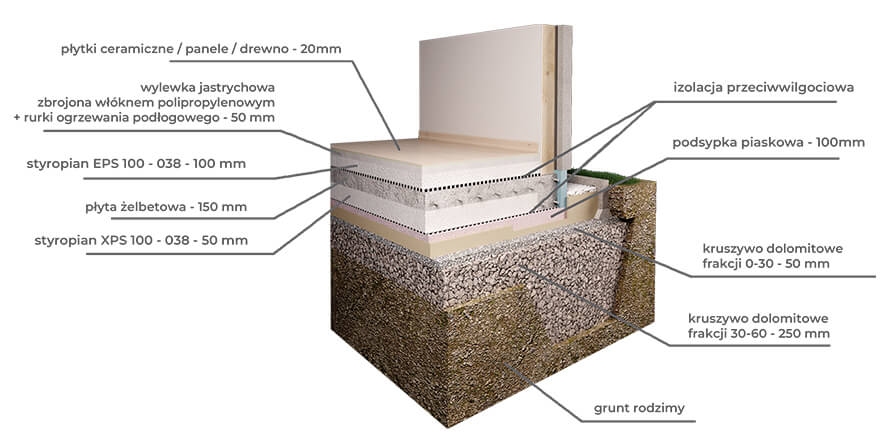

Warstwy płyty fundamentowej
Płyta fundamentowa to wielowarstwowa konstrukcja, która zapewnia stabilność, izolację i ochronę przed wilgocią.
Podłoże gruntowe
- Funkcja: Naturalna podstawa pod fundament.
- Przygotowanie:
- Usunięcie humusu (warstwy organicznej).
- Wyrównanie i zagęszczenie gruntu (np. ubijarką mechaniczną).
- W przypadku gruntów słabych (np. iłów) – wymiana na piasek lub pospółkę.
- Grubość: Zależna od warunków gruntowych (zwykle 30–50 cm podkładu stabilizującego).
Warstwa odsączająca (drenażowa)
- Funkcja: Odprowadzenie wód opadowych i gruntowych.
- Materiał: Żwir lub tłuczeń (frakcja 16–32 mm).
- Grubość: 20–30 cm.
- Uwagi: Układa się ją z lekkim spadkiem (1–2%) w kierunku drenażu opaskowego.
Warstwa piasku podsypkowego
- Funkcja: Wyrównanie podłoża i redukcja naprężeń.
- Materiał: Piasek płukany (0–4 mm).
- Grubość: 10–15 cm.
- Wymagania: Dokładne ubicie (np. płytą wibracyjną).
Izolacja przeciwwilgociowa
- Funkcja: Zabezpieczenie przed kapilarnym podciąganiem wilgoci.
- Materiał:
- Folie PEHD (grubość 0,5–1 mm).
- Papa termozgrzewalna.
- Montaż: Na całej powierzchni płyty, z zakładami 10–15 cm.
Izolacja termiczna
- Funkcja: Minimalizacja strat ciepła (kluczowa w płytach „szwedzkich”).
- Materiał:
- Styropian XPS (np. 20 cm, λ ≤ 0,034 W/mK) – odporny na wilgoć.
- Styropian EPS z grafitem (np. 25 cm, λ ≤ 0,031 W/mK) – tańszy, ale mniej trwały.
- Ułożenie: W dwóch warstwach (min. przesunięcie spoin o 50 cm).
Płyta betonowa
- Funkcja: Konstrukcja nośna budynku.
- Materiał: Beton klasy C25/30 zbrojony siatką lub prętami żebrowanymi (Ø 12 mm).
- Grubość:
- Domy szkieletowe: 20–25 cm.
- Budynki murowane: 25–30 cm.
- Wylewka: Betonowanie w jednym etapie (unikanie „zimnych spoin”).

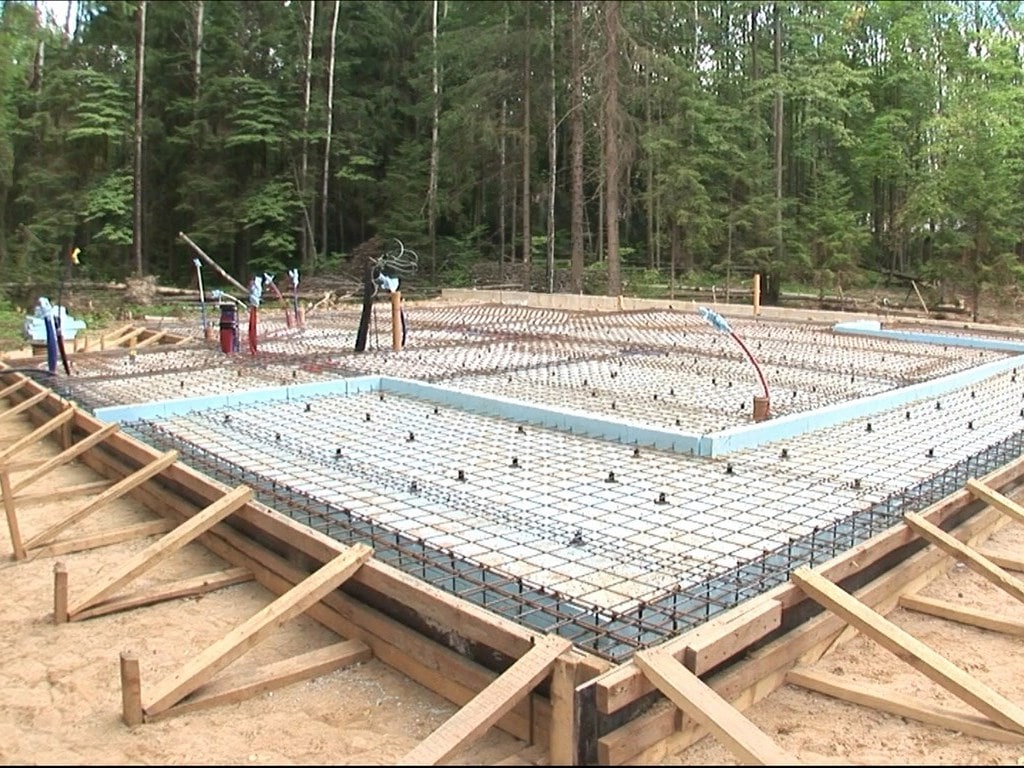

Zbrojenie Płyty Fundamentowej
Płyty fundamentowe są preferowane w trudnych warunkach gruntowych. Standardowo zbrojenie wykonuje się siatką fi12 z oczkiem co 15 cm. Waga 1 m² siatki wynosi 11,84 kg.
| Powierzchnia zabudowy: | Ilość potrzebnego zbrojenia fi12: |
|---|---|
| 80 m² | 1 000 kg (1 t) |
| 100 m² | 1 250 kg (1,25 t) |
| 120 m² | 1 500 kg (1,5 t) |
| 150 m² | 1 870 kg (1,87 t) |
Instalacje w płycie (opcjonalnie)
- Ogrzewanie podłogowe: Rury PE-X lub PE-RT zatopione w betonie.
- Płyta „szwedzka”: Integracja z instalacją wodną i elektryczną.
Warstwa wykończeniowa
- Funkcja: Gotowa podłoga parteru.
- Materiał:
- Wylewka samopoziomująca (grubość 5 cm).
- Panele podłogowe, terakota, deski.
Schemat warstw dla płyty „szwedzkiej”
| Warstwa | Grubość | Materiał |
|---|---|---|
| Podłoże gruntowe | 30–50 cm | Piasek/żwir |
| Drenaż | 20 cm | Żwir 16–32 mm |
| Piasek podsypkowy | 10 cm | Piasek płukany |
| Izolacja przeciwwilgociowa | 0,5–1 mm | Folia PEHD |
| Izolacja termiczna | 20–25 cm | XPS/EPS |
| Płyta betonowa | 20 cm | Beton C25/30 + zbrojenie |
| Ogrzewanie podłogowe | – | Rury PE-X |
Dlaczego płyta fundamentowa jest lepsza od innych typów fundamentów?
| Kryterium | Płyta fundamentowa | Ławy fundamentowe | Pale |
|---|---|---|---|
| Czas budowy | 2–3 tygodnie | 4–5 tygodni | 1-2 tygodnie |
| Koszt (70 m²) | 28 000–45 000 PLN | 14 000 — 20 000 PLN | 9 000 — 15 000 PLN |
| Izolacja termiczna | Doskonała (w wersji „szwedzkiej”) | Słaba | Brak |
| Odporność na wilgoć | Wysoka (z hydroizolacją) | Średnia | Wysoka |
Wniosek: Płyta fundamentowa to optymalny wybór dla domów szkieletowych ze względu na szybkość, izolację i koszty.
Jaka grubość płyty jest optymalna dla domu szkieletowego?
- Minimalna grubość: 20 cm (dla stabilnych gruntów).
- Zalecana grubość: 25–30 cm (na gruntach słabonośnych lub z wysokim poziomem wód).
- Izolacja termiczna:
- Styropian XPS: 20 cm (λ ≤ 0,034 W/mK).
- EPS z grafitem: 15 cm (λ ≤ 0,031 W/mK).
Przykład: Dom szkieletowy w woj. mazowieckim (grunt gliniasty):
- Grubość płyty: 25 cm.
- Izolacja: XPS 20 cm.
- Koszt: 38 500 PLN (550 PLN/m²).
Analiza kosztów płyty fundamentowej dla domu 70 m²
Tradycyjna płyta żelbetowa
| Składnik | Koszt (PLN) |
|---|---|
| Beton (20 cm) | 70 m² × 0,2 m × 350 PLN/m³ = 4 900 PLN |
| Zbrojenie | 2 000 kg × 7 PLN/kg = 14 000 PLN |
| Robocizna | 70 m² × 100 PLN/m² = 7 000 PLN |
| Razem | 25 900 PLN |
Ciepła płyta szwedzka
| Składnik | Koszt (PLN) |
|---|---|
| Beton (25 cm) | 70 m² × 0,25 m × 350 PLN/m³ = 6 125 PLN |
| Styropian XPS 20 cm | 70 m² × 60 PLN/m² = 4 200 PLN |
| Zbrojenie | 2 500 kg × 7 PLN/kg = 17 500 PLN |
| Ogrzewanie podłogowe | 70 m² × 120 PLN/m² = 8 400 PLN |
| Robocizna | 70 m² × 150 PLN/m² = 10 500 PLN |
| Razem | 46 725 PLN |
Płyta z izolacją krawędziową
| Składnik | Koszt (PLN) |
|---|---|
| Beton (25 cm) | 6 125 PLN |
| Styropian XPS 15 cm | 70 m² × 45 PLN/m² = 3 150 PLN |
| Zbrojenie | 17 500 PLN |
| Robocizna | 10 500 PLN |
| Razem | 37 275 PLN |
Zalety płyt fundamentowych w domach szkieletowych
- Energooszczędność: Ciepła płyta redukuje straty ciepła nawet o 30%.
- Szybkość montażu: Gotowa podłoga w 3 tygodnie.
- Odporność na deformacje: Jednolita konstrukcja minimalizuje ryzyko pęknięć.
- Uniwersalność: Sprawdza się na większości gruntów w Polsce.
Wady i jak ich uniknąć
- Wysoki koszt izolacji: Wybierz styropian EPS z grafitem — tańszy od XPS przy podobnych parametrach.
- Ryzyko błędów montażowych: Zatrudnij ekipę z doświadczeniem w budowie płyt „szwedzkich”.
- Wilgoć: Zainstaluj drenaż opaskowy, jeśli poziom wód gruntowych jest wysoki.
Podsumowanie
- Optymalna grubość płyty: 25 cm + 20 cm izolacji XPS.
- Koszt dla 70 m²:
- Tradycyjna płyta: 25 900–30 000 PLN.
- Ciepła płyta szwedzka: 46 000–50 000 PLN.
- Rekomendacja: Jeśli budżet pozwala, wybierz płytę „szwedzką” — zwróci się w niższych rachunkach za ogrzewanie.
